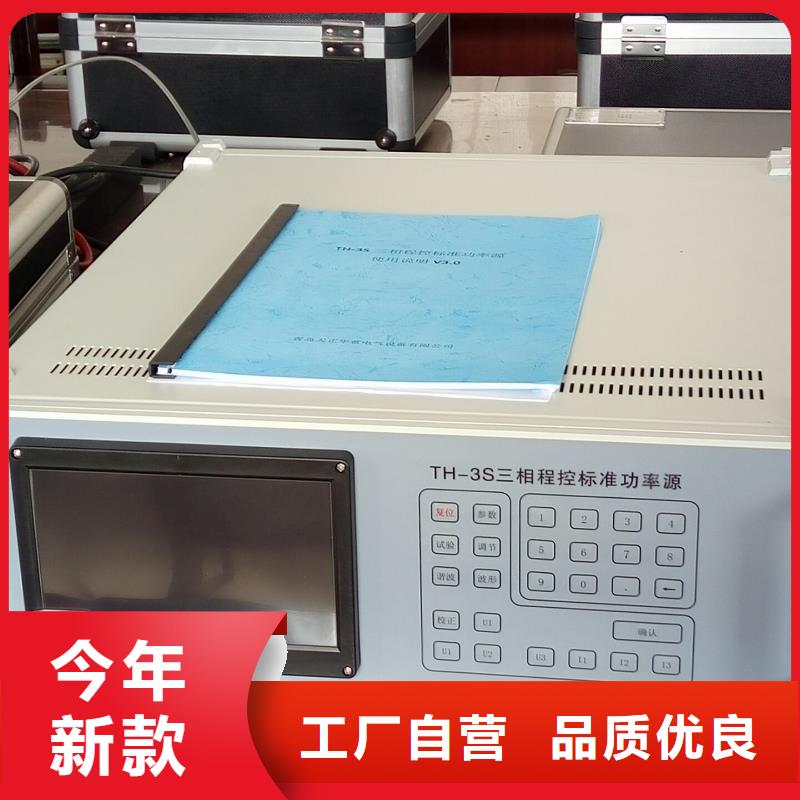

多功能校准仪 电源状态区屏幕的下方，有六个圆圈，分别对应三相电压、三相电流的输出状态，如果显示白色，表示没有输出，如果有对应的颜色，表示该相处于输出状态，黄、绿、红或者红、黄、蓝分别代表L1 L2 L3。圆圈的右边的数字表示的是当前装置的高频输出脉冲的电表常数，单位是imp/Kwh或imp/Kvarh，它的大小与当前装置的电流档位有关，右边显示当前所处于的界面名称。3.2 按钮可以进入S]界面，如图3-4；再次按按按钮可以进入Set Parameter [II]界面, 如图3-5；再次按按按钮可以进入Set Parameter [III]界面, 如图3-6。图3-5Set Parameter [ I]界面主要是根据被校验电表的信息，用户要确定电源将要输出的参数，在输出设定区它被分为左右两部分。 左边是根据被校表的情况，触摸液晶屏选择3P4W、 3P3W、 1P 三种相线中的一个，3P4W表示三相四线、3P3W表示三相三线、1P表示单相；P、Q 只能选择一种，P表示校验有功表，Q表示校验无功表；也只能选择一种，Forward表示正向，Reverse表示反向。注意当选择“P”时，输出显示区中的值将显示有功的功率因数；当选择“Q”时，值将显示无功的功率因数。ABC、 ACB 分别表示正相序和逆相序，只有在三相四线的情况下可以选择逆序；Internal、 External表示在校验电表误差时，是使用本机当做标准还是用外配标准表的输出脉冲作为校验标准，仪器默认内置，只有在特殊情况下才能使用External的功能。右边是输入电表的额定电压、电流值（注意这里的电压值是相-中性的电压值），以及电能表电流值。U1、U2、 U3、I1、I2、 I3右边的数字框；表示电源将要设定输出的三相额定电压、电流值。通过触摸可以选中U1、U2、 U3、 I1、I2、 I3左边的方框，某一相被选上，则这一相的左边方框变成；如果三相电压或电流都被方框选中，只需输入L1相的电压或电流，另外两相的输出则于L1相相同，如果三相电压电流左边的方框没有被选中，则表示三相可以各自输入不同的数值，电源的三相就可以输出各不相同的电压或电流。

多功能校准仪 技术指标1.1电源输出：1.1.1 交流电压输出 调节细度：0.01％RG 分辨率：6位有效数字准确度：优于±0.05％RG 稳定度：优于±0.01％RG/1min 失真度：优于 0.3％ （非容性负载） 输出功率：额定每相 25VA 满负载调整率：小于±0.01％RG 输出范围：10V～600V 档位设置： 57.7V、100 V、220V、380V、600V内部自动档位切换 。1.1.2 交流电流输出 调节细度：0.01％RG 准确度：优于±0.05％RG 分辨率：6位有效数字稳定度：优于±0.01％ RG /1min 失真度：优于 0.3％ 输出功率：每相100A额定输出50VA ，其他档位额定输出20VA。满负载调整率：小于±0.01％RG 输出范围： 1mA～ 120A档位设置： 0.2A、1A、5A、20A、 100A，自动档位切换1.1.3 功率输出 准确度： 优于 0.05％RG 稳定度： 优于 0.01％/1min。 分辨率：6位有效数字（有功功率、无功功率、视在功率）1.1.4 功率因数 调节范围：-1～0～＋1； 分辨率：0.00001； 准确度：0.0005。1.1.5 相位 调节范围：0～359.99° 分辨率：0.001 °准确度：±0.02°1.1.6 频率 调节范围：45Hz～69Hz 分辨率：0.001Hz 准确度：±0.003Hz 1.1.7 谐波可以准确输出 2～31 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1％，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。

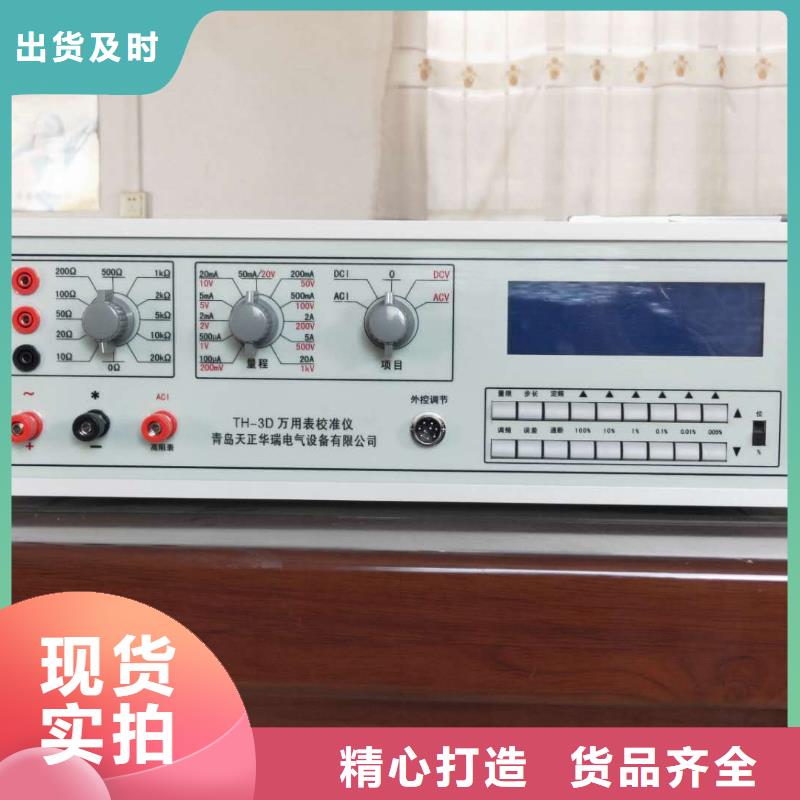

多功能校准仪校准仪(以下简称校准仪)是具有LED五位数字显示交直流电压、电流校准仪。中值电阻输出二十二个；设有200mV直流电压档，满足了铁路机车专用表及毫伏档表的检测；独特的保护电路，增加了校准仪的可靠性；输出功率大，负载能力强；系统软件设计合理，符合新的计量规程；采用欧式机箱，结构紧凑，便于携带。本校准仪主要用于检定、校验直流0.5级和交流1级以下各类表头及相应等级的多用表，广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修。２　技术性能本校准仪适用于周围温度0～＋40℃，相对湿度80％以下的环境中工作。供电电源为220V±22V〔达不到该要求，建议配置交流稳压器〕，电源频率50Hz±2.5Hz。2.1　性能参数：见下页2.2　输出频率：400Hz±4Hz　60Hz±0.6Hz　50Hz±0.5Hz2.3　波形失真度：不大于0.5％2.4　纹波系数：不大于1％2.5　稳定性：校准仪预热1小时后,直流5V附近5分钟内输出漂移
